YJ41W-16P氧气截止阀

更新时间：YJ41W-16P氧气截止阀

已被浏览：次

详细介绍

YJ41W氧气截止阀的详细资料：

一、YJ41W氧气截止阀概述：

氧气截止阀主要用来接通或截断管路中的介质，一般不用来调节流量，但适用的压力范围很广。氧气专用阀是为氧气管网特殊设计的专用阀门，广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。该类产品除了具有普通阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。所有通径阀门法兰端均设有导电螺孔，以防静电。阀门外露部位有保护措施，防止尘土和油类污染。该类产品的所用材料分两大类：一类是选用了铸造硅黄铜为阀体、阀盖、阀瓣的用材；另一类是选用了优质不锈钢为阀体、阀盖、阀瓣的用材。

二、YJ41W氧气截止阀结构特点：

1、对于公称压力PN≥1．6MPa、DNl25～200采用内旁通结构；DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而保证了氧气管网的安全运行，同时也减小了操作力矩。
2、介质流向：PN≥1．6MPa、DN≤100介质由阀瓣下方流入阀瓣上方（即低进高出），DN≥125介质由阀瓣卜方流入下方（高进低出）o对于DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置，可避免因静电产生火花。
4、与普通截止阀相比，氧气管路用截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理。

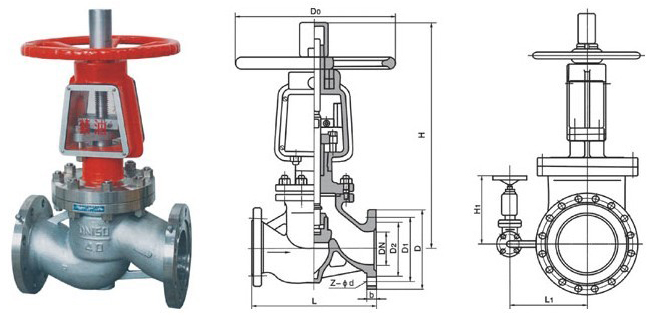

三、YJ41W氧气截止阀结构图片：

四、YJ41W氧气截止阀设计标准：

●设计与制造：GB12235
●法兰尺寸：GB9113
●结构长度：GB12221
●检验与实验：GB/T13927

五、YJ41W氧气截止阀性能规范：

公称压力 PN	强度试验压力 MPa	气密封试验压力 MPa	适用介质	适用温度
公称压力 PN	水	气	氧气	常温
1.6	2.4	1.6
2.5	3.8	2.5
3.0	4.5	3.0
4.0	6.0	4.0

六、YJ41W氧气截止阀主要零件材料：

零件名称	材料
阀体、阀盖、阀瓣	铸铬镍钛不锈钢、铜合金
阀杆	铬镍不锈钢
阀杆螺母	青铜

七、YJ41-16氧气截止阀主要外形尺寸：

DN	L	D	D1	D2	b	f	Z-d	H	H1	DO	L1	重量（kg）
15	130	95	65	45	14	2	4-14	240		100		6
20	150	105	75	55	14	2	4-14	270		100		8
25	160	115	85	65	14	2	4-14	270		125		10
32	180	135	100	78	16	2	4-18	280		160		14
40	200	145	110	85	16	3	4-18	350		160		20
50	230	160	125	100	16	3	4-18	400		320		35
65	290	180	145	120	18	3	4-18	530		360		50
80	310	195	160	135	20	3	8-18	560		400		65
100	350	215	180	155	20	3	8-18	618		450		80
125	400	245	210	185	99	3	8-18	675		450		106
150	480	280	240	210	24	3	8-23	743		560		125
200	600	335	295	265	26	3	12-23	850		640		254
250	650	405	355	320	30	3	12-25	975	270	720	380	418
300	750	460	410	375	30	4	12-25	1115	270	800	415	502
400	950	580	525	485	36	4	16-30	1380	280	900	465	980
450	1050	640	585	545	40	4	20-30	1530	350		495	1200
500	1150	705	650	608	44	4	20-34	1700	400		525	1300

八、YJ41-25氧气截止阀主要外形尺寸：

DN	I	D	D1	D2	b	f	Z-d	H	H1	DO	L1	重量（kg）
15	130	95	65	45	16	2	4-14	240		100		6
20	150	105	75	55	16	2	4—14	270		100		8
25	160	115	85	65	16	2	4—14	270		125		10
32	180	135	100	78	18	2	4-18	280		160		14
40	200	145	110	85	18	3	4-18	350		160		20
50	230	160	125	100	20	3	4—18	400		320		35
65	290	180	145	120	22	3	8-18	530		360		50
80	310	195	160	135	99	3	8-18	560		400		65
100	350	230	190	160	24	3	8-23	618		450		88
125	400	270	220	188	28	3	8-25	675		450		115
150	480	300	250	218	30	3	8—25	743		560		148
200	600	360	310	278	34	3	12-25	850		640		293
250	650	425	370	332	36	3	12—30	975	270	720	380	455
300	750	485	430	390	40	4	16-30	1115	270	800	415	585
400	950	610	550	505	48	4	16-34	1380	280	900	465	1110
450	1050	660	600	555	50	4	20-34	1530	350		495	1350
500	1150	730	660	610	52	4	20-41	1700	400		525	1470
